XM200 Instrumento de medición del perfil de superficie para la masa de un rodamiento de bolas

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Lugar de origen Henan, China
Nombre de la marca CAEC
Número de modelo XM200
Cantidad de orden mínima un sistema
Precio USD1-200 for one set
Detalles de empaquetado Paquete estándar para la exportación
Tiempo de entrega 1-7 días
Capacidad de la fuente 100 fijados por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Alta luz

XM200 Instrumento de medición del perfil de superficie

,

Instrumento de medición del perfil de superficie del rodamiento

,

Instrumento de medición de la masa de un rodamiento de bolas
Deja un mensaje
Descripción de producto

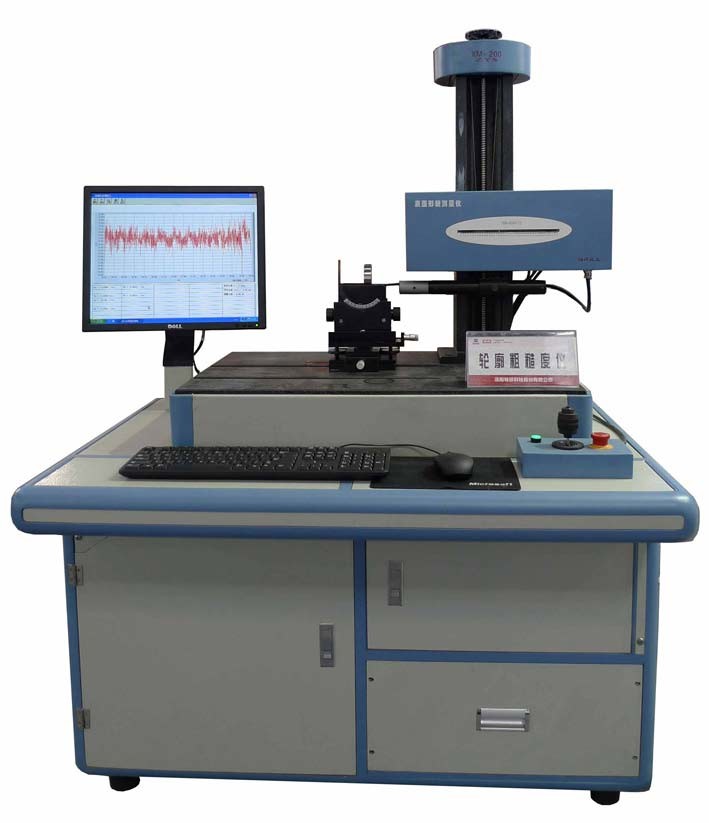

Instrumento de medición del perfil de superficie XM200



¢Descripción del producto del instrumento de medición del perfil de superficie XM200:

Parámetros de medición del instrumento de medición del perfil de superficie: contorno, ondulado y rugosidad y otros parámetros topográficos microscópicos especificados en GB3505; radio de contorno, ranura doble,Camarón, convexidad, altura de bloqueo, base esférica y otros parámetros de dimensión.
Objetos de medición del perfilador de superficie: ranura de anillo, barra de rodillo y base esférica, radio y rugosidad de la bola de acero.



¢Aplicación deInstrumento de medición del perfil de superficie XM200:El estado de los equipos de ensayo y el mantenimiento en la sala de inspección del taller de molienda; medición de diversas formas y tamaños en la sala de medición.



¢ Características del instrumento de medición del perfil de superficie XM200:



1- Derechos de propiedad independientes: tecnología central para sensores, rieles de guía, circuitos de medición y control y software de análisis.
2Amplia gama:
un rango de movimiento en dirección X de 200 mm, resolución de 0,5 μm;
Rango de movimiento en dirección Z > 400 mm, con posicionamiento completo.
3- Alta precisión: rugosidad 2%+4 μm; radio de contorno 0,02%-0,1%;
Dirección del carril de guía: 0,3 μm/50 mm
punta de rugosidad: cono de 60° con un radio de 2 μm;
4- Parámetros completos: todos los parámetros de microestructura especificados en GB3505; diversos parámetros de tamaño de contorno requeridos en la industria de rodamientos.

5Selección automática: se pueden seleccionar automáticamente bolas de acero, ranuras, ranuras dobles, rodillos y otras formas después de introducir el tamaño nominal y la longitud nominal,que puede mejorar la eficiencia de medición y la consistencia de la medición de varias piezas.



¢Honor deInstrumento de medición del perfil de superficie XM200:

En diciembre de 2008, ganamos el segundo premio por el premio de progreso de la ciencia y la tecnología de la industria mecánica y teníamos tres patentes nacionales de invención y patentes de apariencia.



“Especificaciónde lasInstrumento de medición del perfil de superficie XM200:

Punto de trabajo Descripción Punto de trabajo Descripción
Movimiento en dirección X   Movimiento en dirección Z
Tipo de rieles de guía Guía de deslizamiento de alta precisión Tipo de rieles de guía Guía de deslizamiento de alta precisión
Duración del movimiento

Tipo XM200: 200 mm

Tipo XM100: 100 mm

 Duración del movimiento

Tipo XM200: 400 mm

Tipo XM100: 200 mm
Precisión lineal 0.5 μm/100 mm Modo de medición Codificador para el tipo XM200
Modo de medición Cuento de las rejillas
Medición de la forma del contorno   Componentes
Tipo de sensor

Diferencial de alta precisión

tipo de inductancia

Ajuste tridimensional

Cuadro

 Ajuste direccional XOY, XOZ, Y; ranura V cruzada en la parte superior de la mesa de trabajo pf
Rango de medición Se aplicarán las siguientes medidas:
Resolución 0.017 μm, 0.13 μm Mesa giratoria Ángulo de oscilación XOZ ± 35°
Error relativo 0.005FS Conductor de alta precisión (opcional) Medición esférica del extremo de la varilla cilíndrica o medición de rugosidad
Error de medición del radio 00,02 a 0,1%
Medición de la rugosidad

Movimiento en dirección Y

plataforma (opcional)

 Para la medición tridimensional del perfil
Rango de medición Ra0,01 a 10 μm Tipo de rieles de guía Guía de rodadura/motor lineal
Resolución 1/65536 Duración del movimiento 100 mm
Error de medición de rugosidad 2% ± nm Precisión lineal 2 μm/100 mm
Parámetros medibles Los parámetros especiales de los rodamientos estipulados en la norma GB3505, tales como perfil, ondulación y rugosidad, radio de curvatura, distancia central de ranura, altura de bloqueo, convexidad, curva logarítmica,superficie de la base de la bola, posición de las ranuras, etc.
Configuración del hardware LCD, impresora, muestra de rugosidad, bola estándar
Función de la plataforma de software De acuerdo con la situación de la pieza de trabajo en prueba, puede seleccionar automáticamente, corregir automáticamente y analizar automáticamente.toque automáticamente la pieza de trabajo, proteger el sensor, convertir manualmente o automáticamente el rango, mostrar directamente la forma obtenida y varios parámetros, y luego imprimir.Podemos aumentar o disminuir el software de análisis y procesamiento de acuerdo con los requisitos del usuario.
Dimensión exterior
