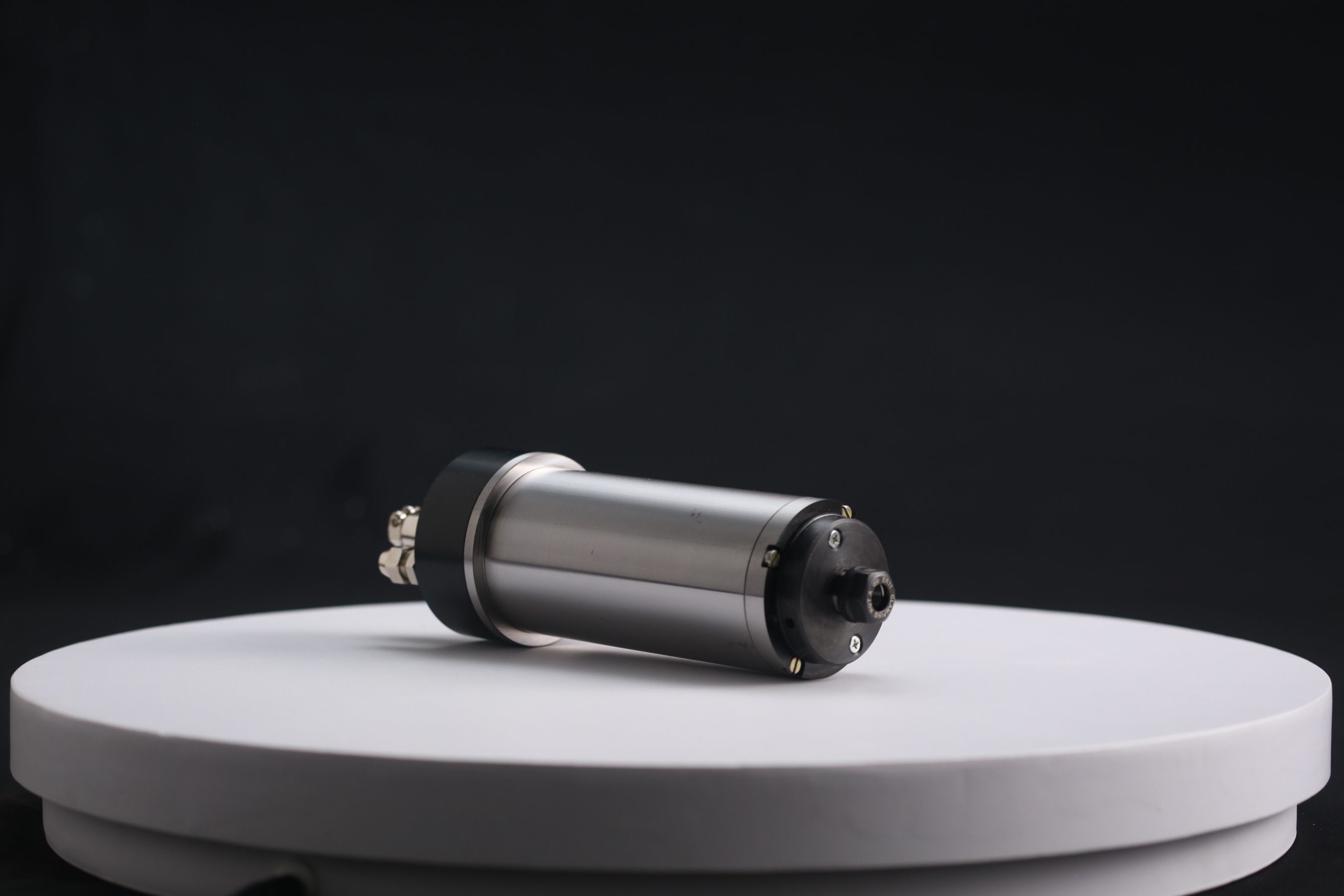

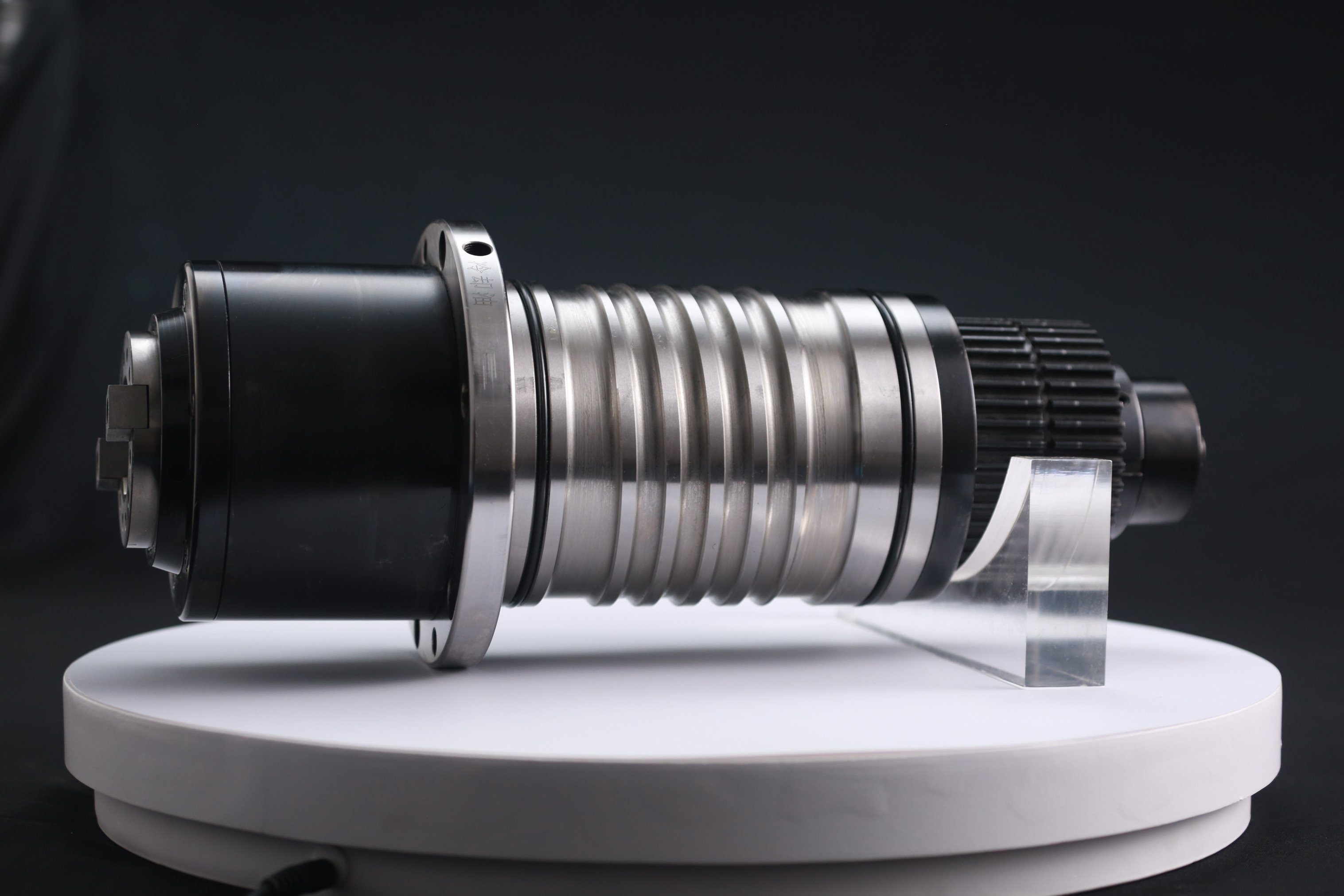

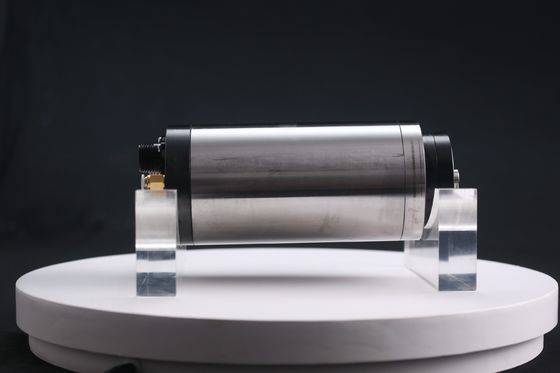

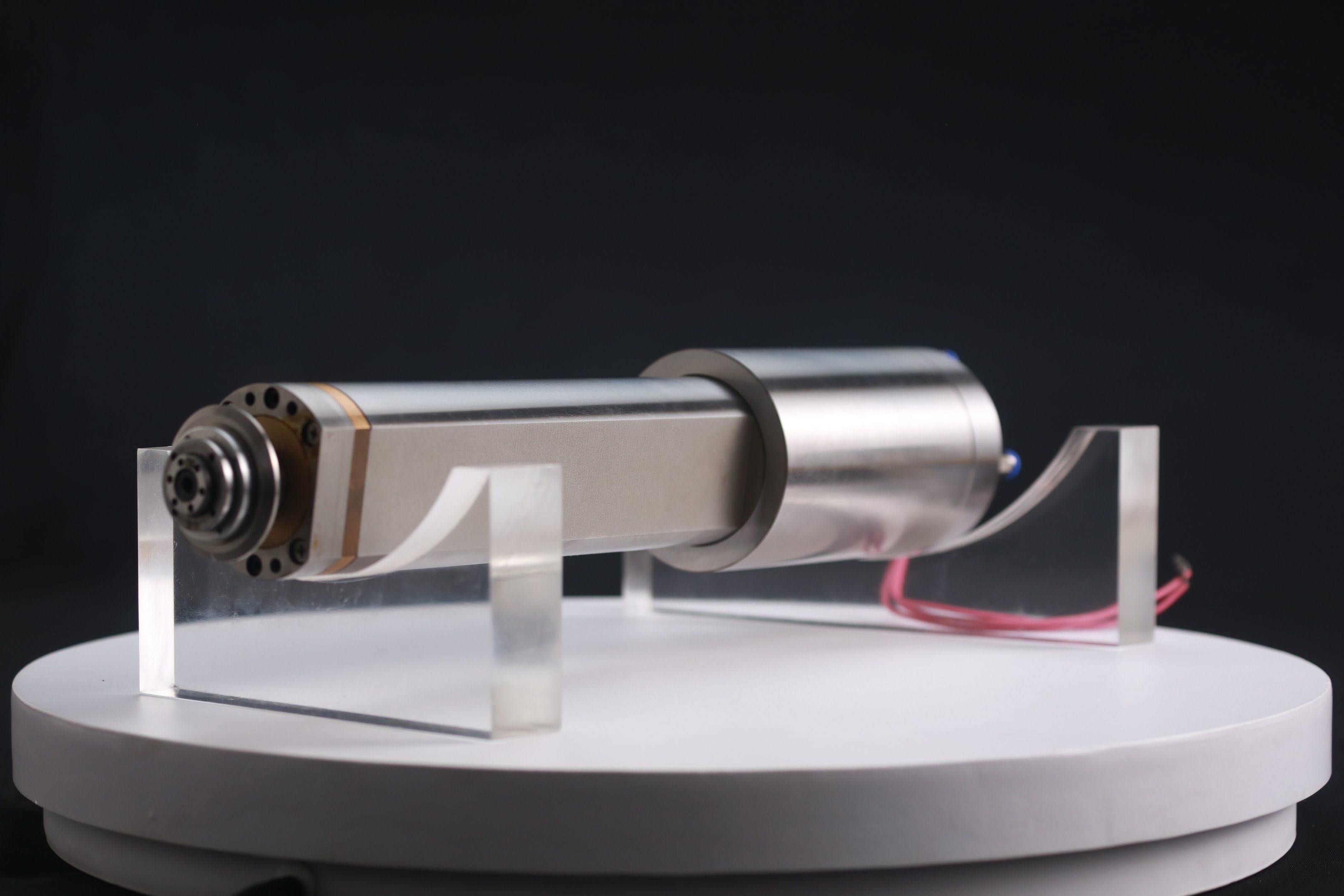

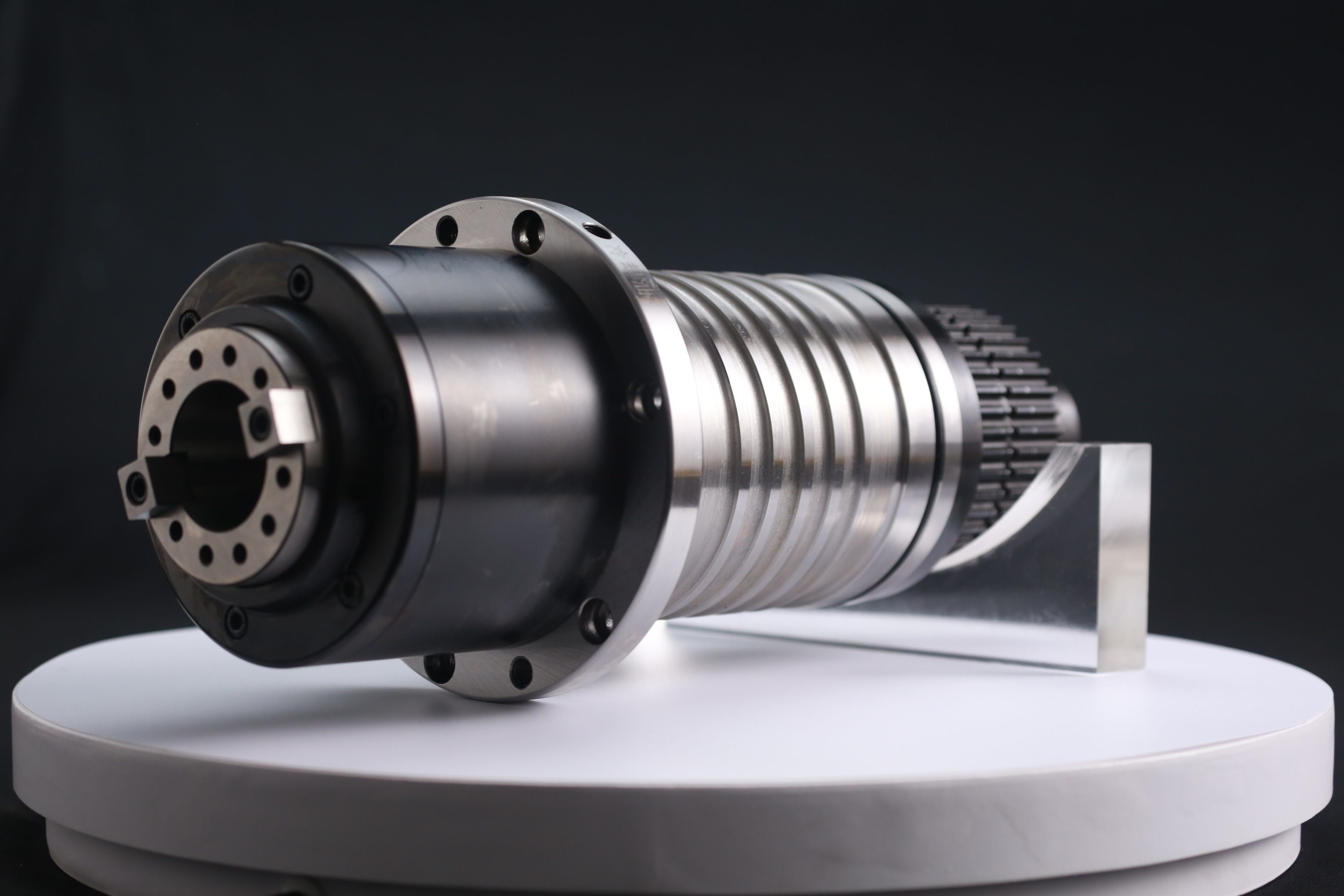

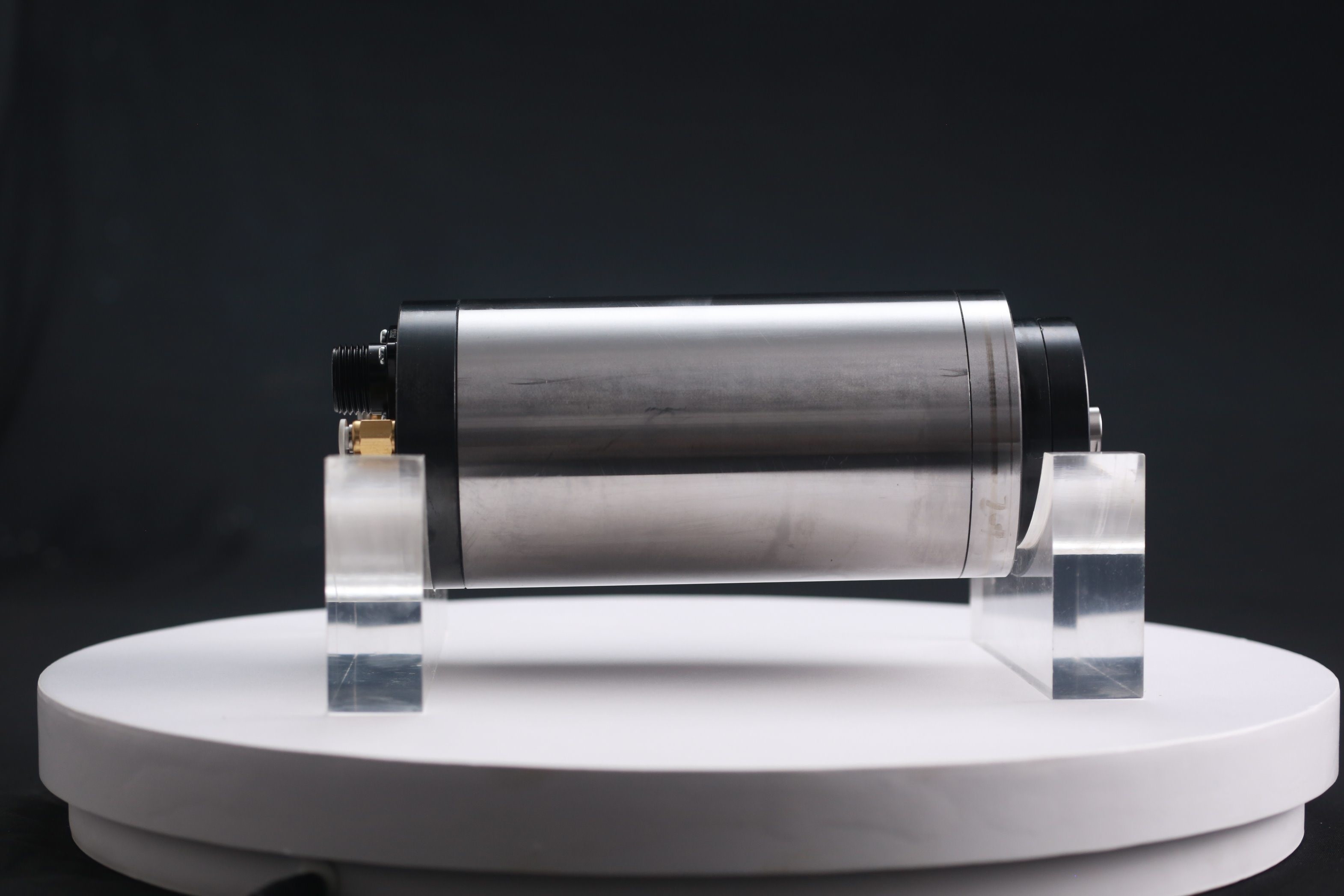

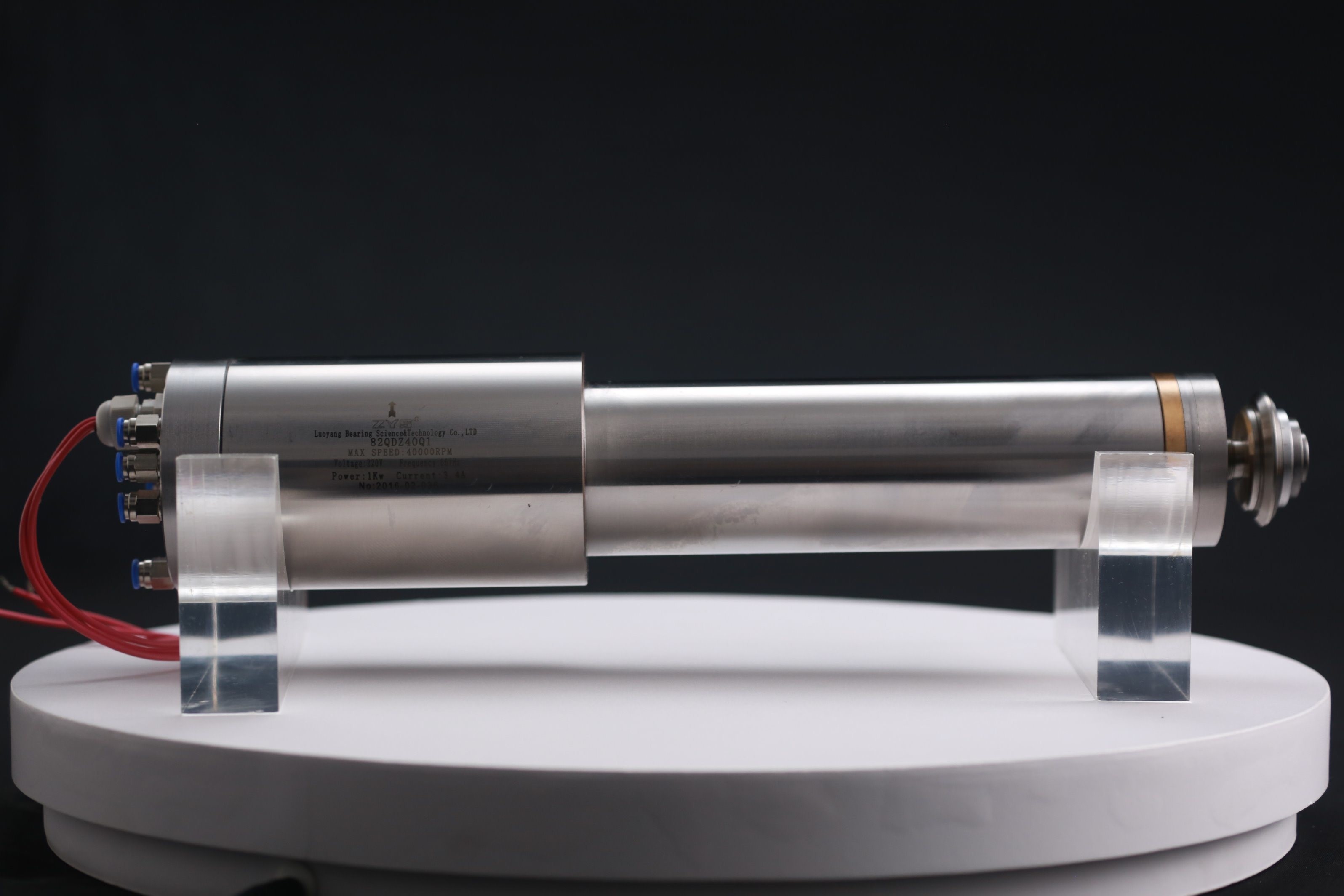

El motor eléctrico CNC Router Eje 80MD120y0.9 de acero inoxidable

  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
Lugar de origen China.
Nombre de la marca CAEC
Certificación ISO9001, ISO14001, OHSAS18001
Número de modelo 80MD150Y0. ¿Qué quieres decir?8
Cantidad de orden mínima Una pieza
Precio USD 1 for one piece
Detalles de empaquetado Paquete estándar para la exportación
Tiempo de entrega 20-30 días
Capacidad de la fuente 1000 piezas al mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Modelo no. 80MD120y0. ¿Qué quieres decir?9 El material Acero inoxidable
Esfuerzo de torsión máximo 200 Velocidad Se aplicarán las siguientes medidas:
Impulsión El motor Aplicación El motor, la máquina herramienta.
Dispositivo Cambio automático de herramientas Lubricación Espray de aceite
el uso Las medidas de ensayo se aplicarán a las pruebas de ensayo realizadas en el marco de las pruebas de Transporte del eje P4 Rodamiento de bolas cerámicas de precisión
Capacidad de I+D Producción de equipos de fabricación original Estándar del husillo ESTRUENDO, ASTM, GOST, GB, JIS, ANSI, BS
Método del movimiento Control linear Comenzar modo Inicio con frecuencia variable
Velocidad de funcionamiento velocidad ajustable Número de estatores Trifásico
Estructura del rotor Jaula de ardilla Paquete de transporte Casos y plataformas o como Customer′ requisito de s
Especificación dimensiones para el husillo de molienda del motor Marca registrada CAEC
Origen Luoyang, Henan, China Capacidad de la fuente 10000 PCS/año
Servicio postventa Un año la garantía Un año
Logo Printing Con Logo Printing Tamaño Centro
Personalizado Personalizado El tipo herramienta de corte
Personalización Disponible | Solicitud personalizada
Alta luz

El motor eléctrico y el eje del router CNC

,

El eje del enrutador CNC es 80MD120y0.9

,

Espinil de enrutador CNC de acero inoxidable
Deja un mensaje
Descripción de producto

Husillo de enrutador CNC, husillo de pulido de Motor eléctrico de alta frecuencia/husillo CNC/husillo Atc/refrigeración por agua



►Descripción del producto del husillo de rectificado:

El husillo de la máquina herramienta es la parte más importante de las máquinas herramienta.Los husillos de las máquinas herramienta tradicionales son accionados por engranajes.Los husillos eléctricos CAEC son husillos de motor integrados, que impulsan el eje directamente al trabajo mediante energía impulsora.Por eso, nuestros husillos de alta frecuencia realizan la combinación de motor y eje.

El husillo eléctrico para rectificado tiene las series MD, MDF, MDT, MDS, MDK.Los husillos rectificadores se caracterizan por su alta precisión, alta velocidad, alta potencia y alta rigidez.Los husillos de rectificado de herramientas se utilizan ampliamente en rectificado interno, rectificado externo, rectificado de conformado, rectificado de roscas, etc.



►Características del producto del husillo rectificador:
1.El diseño de la sección de potencia constante reduce el costo del inversor.
2. Vida útil confiable con la aplicación de rodamientos de bolas cerámicos de precisión P4.
3. Baja pérdida de calor con el uso de motor de rotor de cobre o motor importado.
Con base en las características anteriores, nuestros husillos de alta frecuencia y alta velocidad desempeñan un papel importante en la mejora de la eficiencia de la producción y la calidad del mecanizado.



►Aplicación de husillos para rectificar:Adecuado para rectificado interior, rectificado exterior, rectificado de brochas y rectificado de roscas.



►Parámetros técnicos del husillo rectificador:



Tipo Parámetro del motor Dimensión
  Fuerza
(kilovatios)
T6/T1		 Voltaje
(V)		 Actual
(A)
T6/T1		 Velocidad
(r/min)		 Frecuencia
(Hz)		 D l D1 L1 D2 L2 d1 L1 METRO L2 Rodamiento P4 Observación
80MD150Y0.8 0,8/0,5 360 3/1.43 150000 2500 80 110 8 12 - - 3.175 14 - - 1-VEB08/NS 1-VEB08/NS
80MD120Y0.9 0,9/0,55 220 4,6/2,8 120000 2000 80 150 48 8 10 5 5 9 M5 8 1-VEB10/1-VEB10 2GDZ120
80MD90Y2.5 2,5/1,5 220 10,8/6,5 90000 1500 80 170 58 22 11 10 6 11 M6 11 2-B7001/1-B7001 GDZ90
100MD90Y3 -/3 350 -/8 90000 1500 100 165 80 24 dieciséis 8 9 dieciséis M8X2 21 2-7003CE/2-7002CE
120MD75Y3.5 3.5/2.1 350 9/5.4 75000 1250 120 190 12 24 dieciséis 9 9 17 M9*1,25 14 2-B7003/2-B7001 2GDZ75
80MD60Y1.5 1,5/0,9 153 9/5.4 60000 1000 80 160 55 24 14 9 8 dieciséis M8 14 2-B7002/1-B7002 DZ60B
100MD60Y4 4/2.5 350 10/6.3 60000 1000 100 185 66 24 dieciséis 8 8 13 M8*1 15 2-B7003/2-B7003 GDZ60B
120MD60Y6 6/3.6 350 16/10 60000 1000 120 220 70 11 18 11 10 19 M10*1,5 19 2-B7004/2-B7003 2GDZ60
120MD60Y7 -/7 380 -/15 60000 1000 120 222 90 28 23 10 14 22 M14*1,5 20 2-H71905HQ1/2-H71904HQ1
120MD51Y8 8/4.8 350 20/12 51000 850 120 250 70 12 23 13 14 23 M14*1,5 19 2-B7005/2-B7004 2GDZ51
120MD48Y5.8 5,8/3,5 350 15/9 48000 800 120 230 80 23 23 14 14 24 M14*1,5 19 2-B7005/2-B7004 GDZ48
120MD42Y9 9/5.5 350 20/12 42000 700 120 230 90 27 23 12 14 24 M14*1,5 19 2-B7005/2-B7004 GDZ42S
120MD36Y8.5 8/5.5 350 18/11 36000 600 120 255 92 30 28 12 dieciséis 27 M16*1,5 20 2-B7006/2-B7005 GDZ36B
120MD36Y8.5C 8/5.5 350 18/11 36000 600 120 255 92 28 33 15 20 34 M20*1,5 20 2-B7007/2-B7005 GDZ36C
150MD36Y11 11/7 350 30/15,6 36000 600 150 270 105 32 33 14 20 34 M20*1,5 20 2-B7007/2-B7006 2GDZ36
150MD36Y11A -/11 360 /22 36000 1200 150 270 116 30 33 13 20 34 M20*1,5 20 2-B7007/2-B7006
120MD30Y11 11/6.6 350 30/17,8 30000 1000 120 315 70 10 33 7 20 34 M20*1,5 19 2-B7007/2-B7006 2GDZ30N
120MD24Y12 12/7.2 350 30/18 24000 800 120 315 70 10 43 8 22 38 M22*2 24 2-B7009/2-B7006 2GDZ24N
150MD24Y12.5 12,5/7,5 350 26.7/16 24000 400 150 310 98 32 38 19 22 38 M22*2 26 2-B7008/2-B7007 GDZ24A
150MD24Y16 16/10 350 38/23 24000 800 150 320 105 30 43 18 25 42 M25*2 25 2-B7009/2-B7007 2GDZ24
150MD24Y16A -/dieciséis 380 -/30 24000 800 150 331 122 37 47 dieciséis 28 44 M28*2 25 2-B7010/2-B7009
170MD24Y22 22/14 350 -/30.2 24000 800 120 305 110 40 43 22 25 42 M25*2 24 2-B7009/HQ12-B7008/HQ1
150MD18Y14.5 14,5/8,6 350 32/20 18000 300 150 327 110 38 43 22 25 40 M25*2 30 2-B7009/2-B7008 GDZ18A
170MD18Y16 16/10 350 35/21.2 18000 600 170 305 110 40 43 22 25 42 M25*2 24 2-B7009/2-B7008 GDZ18R
170MD15Y20 20/12 350 46,3/27,8 15000 500 170 320 116 38 53 17 32 50 M30*2 25 2-B7011/2-B7009 2GDZ15
170MD15Y16 16/10 350 35/21.2 15000 500 170 325 116 38 48 24 28 47 M28*2 25 2-B7010/2-B7009 GDZ15R
170MD15Y25A -/25 380 -/46 15000 500 170 414 140 38 53 18 32 49 M32*2 23 2-B7012/2-B7010
200MDF15Y28 28/18 380/300 44/35 15000
/8000		 500/267 200 430 140 42 53 25 32 50 M30*2 28 2-B7011/2-B7010
170MD12Y16 16/10 350 36/22 12000 400 170 330 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009 GDZ12R-10
170MD12Y20 20/12 350 41,5/25 12000 400 170 370 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009 GDZ12R-12
170MD12Y32 32/20 350 36/22 12000 400 170 370 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009
250MD10Y17 17.6/11 350 38,5/24 10000 334 250 350 140 15 53 28 25 35 M24*1,5 33 2-B7011/2-B7009
170MD09Y20 20/12,5 350 43/26.9 9000 300 170 383 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009 GDZ09
210MD09Y33 33/20.6 350 70/43,8 9000 300 210 403 140 44 55 54 - - Cono 1:8   2-B7212/2-B7009 2GDZ09
210MD09Y33B -/33 350 70 9000 300 210 522 165 70 68 53 45 55 M42*2 40 3-7014/2-7211
210MD06Y20 -/20 350 42,5 6000 200 210 491 140 44 55 54 - - Cono 1:8 46 2-7212/2-B7009
200MD06Y20 -/20 380 - 6000 200 200 557 165 20 77 123 - - Cono 1:10 66 4-7016/2-7011
120MD75Z3.5 3,5/2,2 350 -/9 75000 1250 120 190 sesenta y cinco 24 dieciséis 9 9 17 M9*1,25 14 2-H71903HQ1/2-H7001HQ1
100MD60Z4 4/2.5 350 10/6.3 60000 1000 100 185 76 26 dieciséis 8.5 8 14 M8*1 15 2-H7003HQ1/2-H7003HQ1
120MD48Z7 7/4.5 350 15,6/9,8 48000 800 120 230 90 25,5 23 11.5 14 24 M14*1,5 19 2-H7005HQ1/2-H7004HQ1
120MD36Z9.5A 9.5/6 350 -/12.6 36000 600 120 255 94 36 28 14 dieciséis 27 M16*1,5 20 2-H7006HQ1/2-H7005HQ1
150MD36Z11A -/11 360 -/22 36000 1200 150 270 116 30 33 13 20 34 M20*1,5 20 2-H7007HQ1/2-H7006HQ1
120MD24Z5.5 5,5/3,3 250 18/11 24000 400 120 255 92 30 28 12 dieciséis 27 M16*1,5 20 2-B7006/2-B7005 GDZ24K
150MD24Z16 16/10 350 38/24 24000 800 150 327 121 30 43 19 25 42 M25*2 25 2-B7009HQ1/2-H7007HQ1
150MD24Z16-YT -/dieciséis 380 -/30 24000 800 150 331 122 37 47 dieciséis 28 44 M28*2 25 2-H7010HQ1/2-H7009HQ1
150MD18Z9 9/5.5 350 22,4/13,5 18000 300 150 290 95 40 38 18 22 36 M22*2 28 2-B7008/2-B7007 DZ18B
170MD18Z16 16/10 350 -/19.7 18000 300 170 340 120 46 43 20 25 42 M25*2 26 2-B7009/2-B7007 GDZ18G
170MD15Z25 -/25 380 -/46 15000 500 170 414 140 38 53 18 32 49 M32*2 23 2-H7012HQ1/2-H7010HQ1
170MD15Z16 16/10 350 35/21.2 15000 500 170 325 116 38 48 24 28 47 M28*2 25 2-B7010/2-B7009
170MD15Z20 20/12 350 46,3/27,8 15000 500 170 320 116 38 53 17 32 50 - 25 2-B7011/2-B7009
170MD12Z20 20/12 350 41,5/25 12000 400 170 370 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009
160MDF09Z9 -/9 350 19 9000 300 160 280 120 42 38 18       60 2-H7009HQ1/2-H7007HQ1
170MD07Z8.5 8.5/5 350 19/11.5 7000 234 170 320 120 117 50 24 33 52 M33*1,5 27 3-VEX55/2-VEX45
170MD09Z20 20/12,5 350 43 9000 300 170 383 124 70 50 24         3-B7011/2-B7009
210MD09Z33 33/20.6 350 70/43,8 9000 300 210 403 140 44 55 54         2-B7212/2-B7009 2GDZ09
170MD07Z8.5W 8.5/5 350 19/11.5 7000 234 170 320 120 117 50 74         3-VEX55/2-VEX45 2GDZ07
200MD06Z8 -/8 380 -/15 6000 100 200 370 150 97 57 54         3-B7012/2-B7010
200MD06Z20 -/20 350 42,5 6000 200 200 491 150 58 50 80         2-7212AC/2-7009AC
230MDF06Z40 -/40 380 75 6000 200 230 763 - - - -         4-B7017/2-7013
180MD03Z10B -/10 380 21 3000 100 180 530 165 20 - -         4-7016/2-7011
200MD03Z12 12/8 350 18.5 3000
/2100		 100/70 200 470 165 100 75 15         4-7016/2-7010
240MD03Z16 -/dieciséis 380 -/32 3000 100 240 415 178 104 80 20         4-7017/2-7013
260MD03Z24B 15 380/350 33/36 3000/
1500		 100/50 260 423 165 57 75 15         3-7016/2-7013
240MD015Z10 10/6.25 - 30/18,7 1500 50 240 410 190 92 85 24         3-7017/2-7012 GDZ015
80MD150Q0.8 0,8/5,5 350 3/1.43 150000 2500 80 110 8 12 - - 3.175 14 - - 1-VEB08NS/1-VEB08NS
80MD120Q0.9 0,9/0,55 220 4,6/2,8 120000 2000 80 150 48 8 10 5 5 9 M5 8 1-VEB10/1-VEB10
120MD100Q2.5 -/2.5 200 -/9 100000 1667 120 177 75 3.5 19 8 11 8 M10*1,25 12 1-71904/1-71903
120MD75Q8 85 350 18,4/11,5 75000 1250 120 210 80 25 18.5 13 10 19 M1081.5 19 2-VEX20NS/2-VEX17NS
100MD60Q6 6/3.6 350 16/10 60000 1000 100 255 - - 28 9 8 dieciséis M8*1 15 2-VEX30NS/2-VEX20NS 2GDZ60Q
100MD60Q9 -/9 350 13.3 60000 1000 100 255 - - 28 9 dieciséis 23 M16*1,5 30 2-VEX30NS/2-VEX20NS
140MD60Q9 9/5.5 350 13,3/8,3 60000 1000 149,8 260 129,7 50 53 13.5 dieciséis 25 M16*1,5 19 2-VEX30NS/2-VEX25NS
170MD60Q(HW) 7,5/4,5 380 14.4/9 48000
/60000		 800/1000 170 220 - - 28 6.5 dieciséis 24 M16*1,5 20 2-VEX30NS/2-VEX25NS
120MD51Q8 8/4.8 350 20/12 51000 850 120 232 80 30 23 10 14 23 M14*1,5 19 2-B7005/2-B7004
170MD36Q13.6 13,6/8,5 350 28.6/18 36000 600 170 390 115 47 43 32 25 38 M25*2 29 2-VEX45NS/2-VEX35NS
120MD30Q12 19/12 350 49/31 30000 1000 120 370 - - 43 15 28 44 M28*2 29 2-VEX45NS/2-VEX30NS
170MD30Q32H 32/21 350 46 30000 1000 170 340 126 45 53 27 32 46 M32*2 25 2-H7011CHQ1/2-H7009CHQ1
150MD30Q23 23/14.4 380 49/30 30000 1000 149,8 260 129,7 50 53 13.5 32 50 M32*2 26 2-VEX55NS/2-VEX40NS
150MD21Q18 18/11 380 35,5/21,4 21000 350 150 320 110 38 43 18 25 40 M25*2 30 2-B7009/2-B7008
170MD24Q30H 30/19 350 41 24000 800 170 340 136 45 63 27 36 50 M36*2 30 2-H7014CHQ1/2-H7009CHQ1
170MD12Q40H 40/30 350 58 12000 600 170 415 137 49 68 27 40 50 M40*2 30 2-H7014CHQ1/2-H7009CHQ1
210MD09Q46H 46/33 350 70 9000 300 210 560 190 24 97 30 48 55 M48*2 40 2-H7020CHQ1/2-7211CP4


►Serie principal de husillo rectificador de motor:
Husillos de alta frecuencia para rectificado de series MD, MDF y MDT
Husillos de alta frecuencia para fresado de las series XD,XDS,XDJ
Husillos de alta frecuencia para torneado de las series CD, CDS y CDJ
Husillos de alta frecuencia para perforación serie DZ,DZS

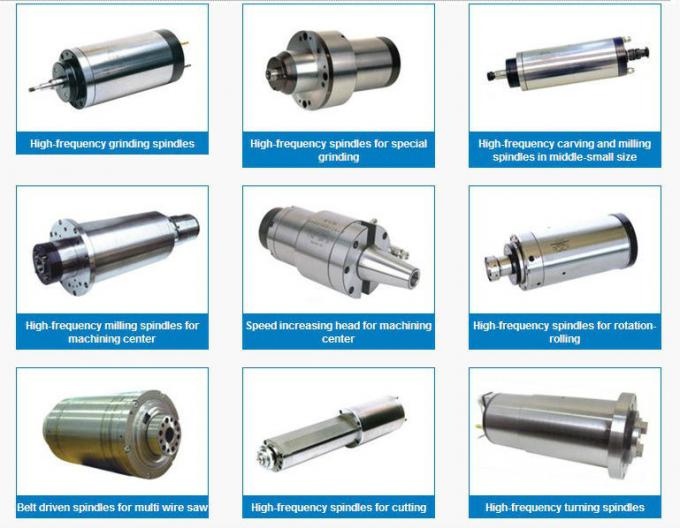

►Tipos de husillo rectificador motorizado:


CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change



►La breve introducción del taller de husillos:

En 1958 creamos el grupo de investigación 308 para desarrollar los husillos.Después de más de 60 años de desarrollo, gradualmente ha pasado de ser una institución de investigación científica original a convertirse en una empresa que reúne la investigación, el desarrollo y la producción de husillos en su conjunto.El área de producción del taller de husillos alcanzó los 32.800 metros cuadrados.Luoyang Bearing Research Institute Co., Ltd. es la principal unidad de redacción de la norma nacional de husillos, la unidad presidenta de la rama de husillos de la Asociación de la Industria de Máquinas Herramienta de China, el líder del proyecto de husillos 863, la unidad responsable del "Octavo Cinco- Plan Anual", "Noveno Plan Quinquenal", "Décimo Plan Quinquenal" y los principales proyectos nacionales de ciencia y tecnología para husillos de máquinas herramienta CNC.También es la ubicación del Centro de Investigación de Tecnología de Ingeniería de Husillos de Máquinas Herramienta de Henan.

Tenemos una capacidad de producción anual de 6000 juegos de husillos.



►El hito de los productos de husillo:

  • 1958 Primer husillo eléctrico de China
  • 1980 Primer husillo neumático estático de China
  • 1995 Primer husillo de centro de mecanizado de China
  • 1999 Primer husillo de grabado y fresado de China.
  • 2006 Primer husillo de torneado de precisión de China
  • 2016 Primer husillo de pieza de trabajo con imán permanente de China
  • 2017 Investigación y desarrollo de husillos eléctricos para centros de mecanizado de alta gama.
  • 2018 Investigación y desarrollo de husillo inteligente.

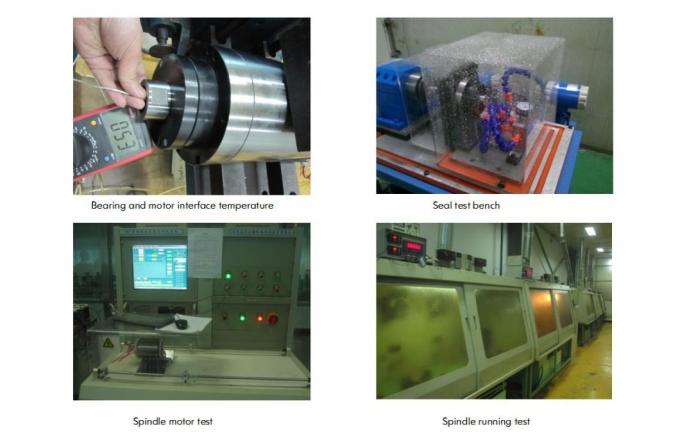

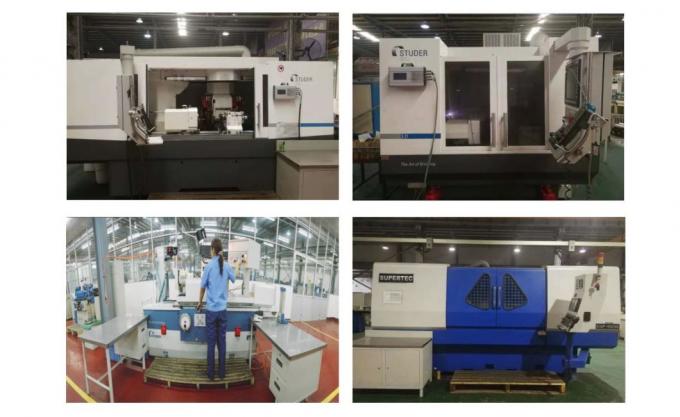

►Capacidad de fabricación del husillo rectificador:

CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool ChangeCNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change

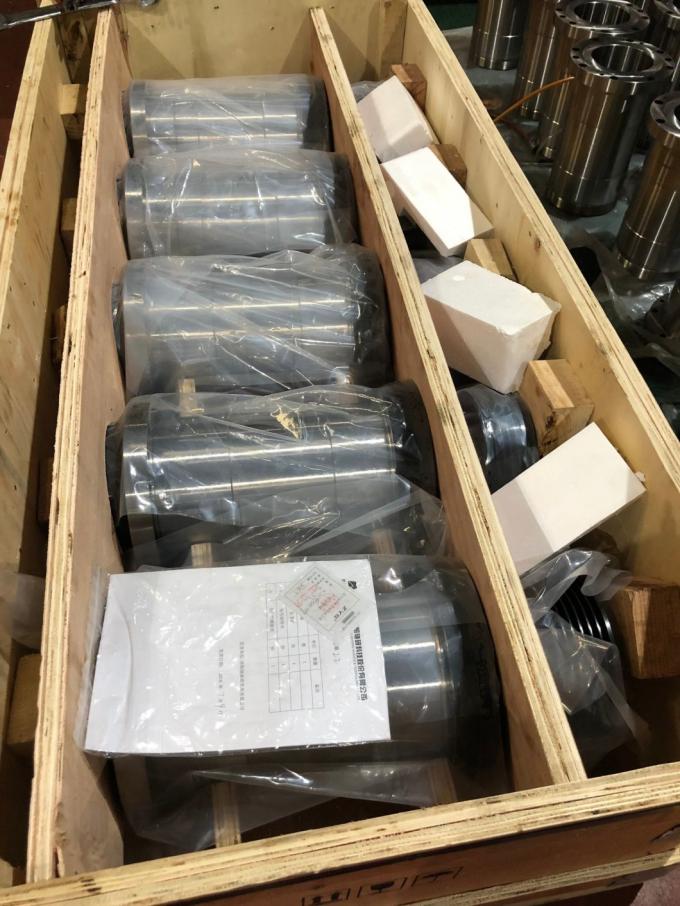

►Paquete de husillo de molienda:

CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change

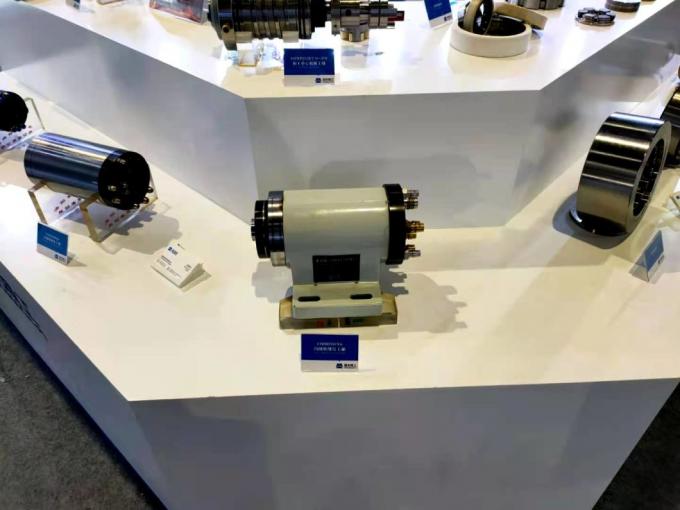

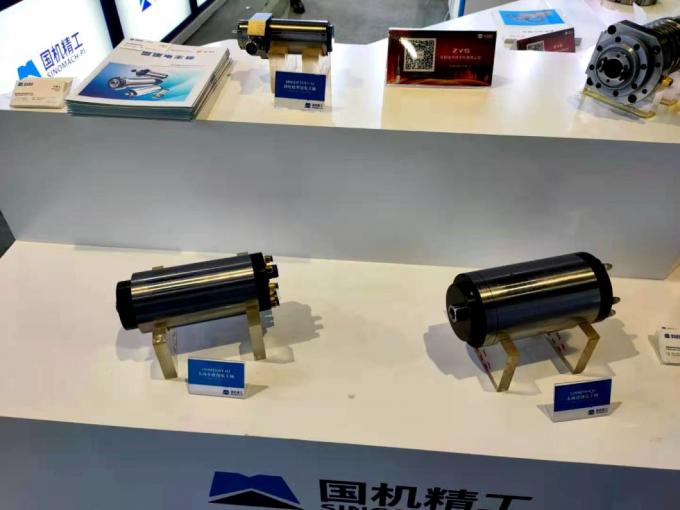

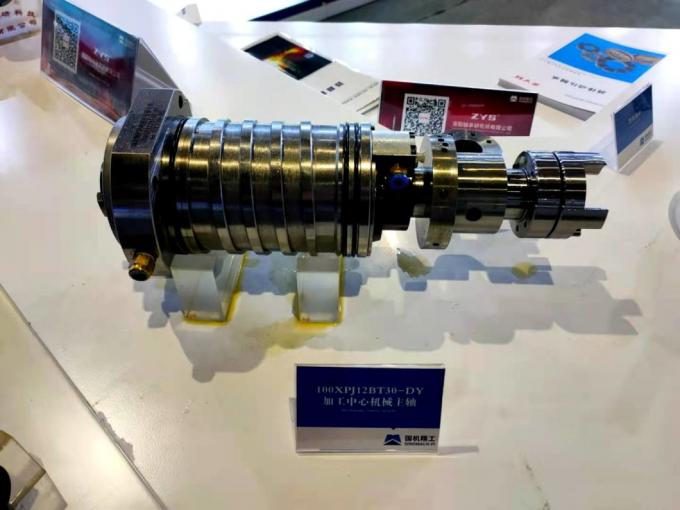

►Exposición de husillo rectificador:



CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change
CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change
CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change
