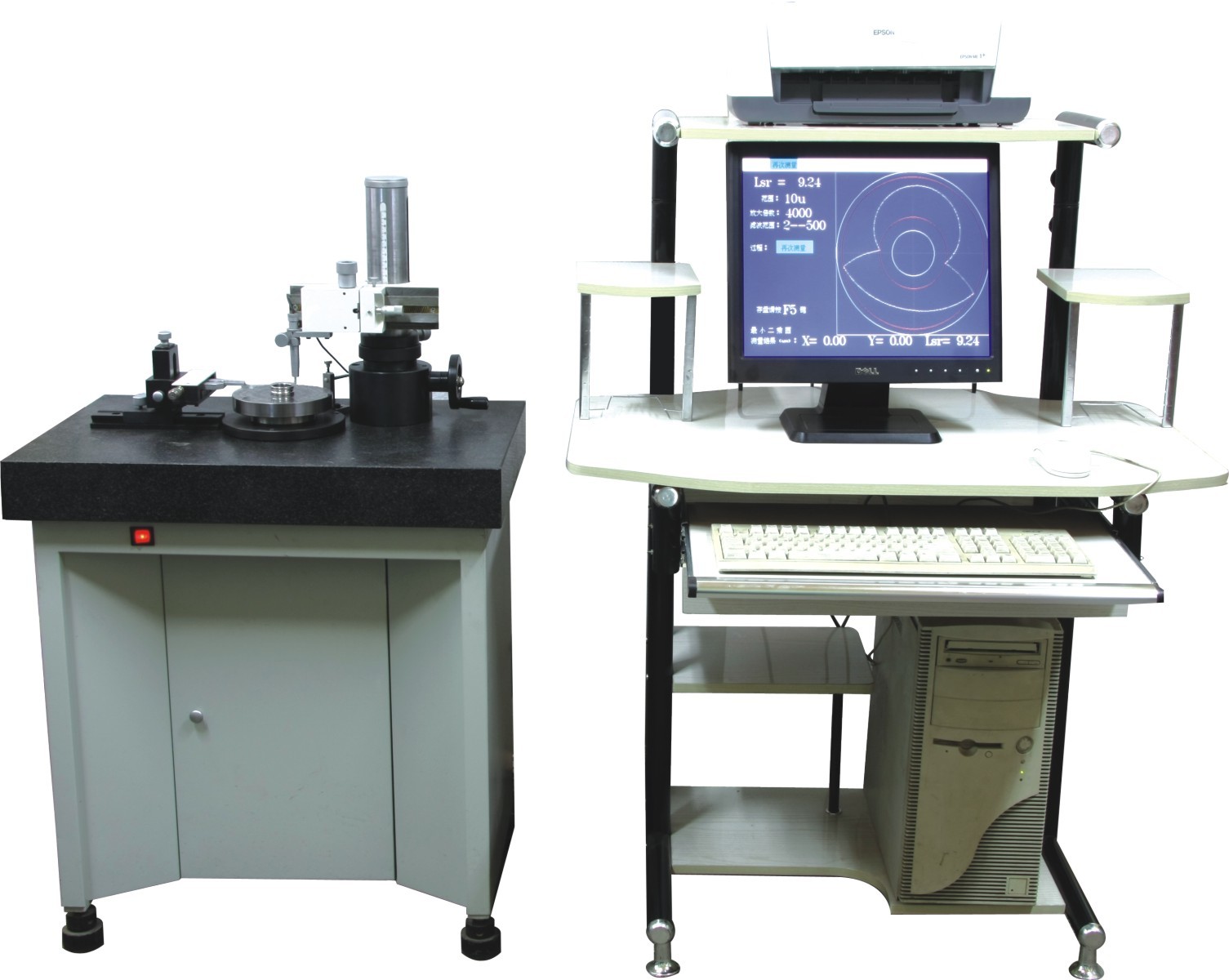

Y90 Instrumento de medición de redondez de rodamientos para rodamientos de bolas Y9020G

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Lugar de origen Henan, China
Nombre de la marca CAEC
Número de modelo El número y la dirección de la empresa
Cantidad de orden mínima un sistema
Precio USD1-200 for one set
Detalles de empaquetado Paquete estándar para la exportación
Tiempo de entrega 1-7 días
Capacidad de la fuente 100 fijados por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Alta luz

Instrumento de medición de rodamientos redondos

,

Y90 Instrumento de medición de rodamientos

,

Y9020G Instrumento de medición de redondez de rodamientos
Deja un mensaje
Descripción de producto

Serie Y90 Instrumento de medición de redondez de alta velocidad



Descripción del productoSerie Y90 Instrumento de medición de redondez de alta velocidad:

La redondez es un indicador importante de la calidad de la producción.El valor de redondez de las piezas de rodamiento tiene un impacto directo en el punto de referencia de procesamiento y la precisión de rotación, el ruido, las vibraciones, la esperanza de vida, el rendimiento de los rodamientos y el rendimiento de las piezas.calidad de montaje del rodamiento.
Rango de medición: diámetro interno 5 - diámetro exterior 140, 200, 250, 300 mm.
Objeto de medición: anillo de rodamiento, bola de acero, rodillo.



¢Aplicación deSerie Y90 Instrumento de medición de redondez de alta velocidad:

Se utiliza principalmente en la sala de inspección del taller de molienda de anillos para las empresas de rodamientos.,El estado actual del equipo puede ser juzgado y analizado de acuerdo con la cifra de medición y el valor del espectro, y luego el equipo de procesamiento puede ajustarse de manera pertinente.



¢ Características del instrumento de medición de redondez de alta velocidad de la serie Y90:

Alta eficiencia:velocidad del motor 60-115 r/min.

El latido de medición más rápido puede alcanzar 5-10s/pieza.

Alta precisión:un cojinete de aire de alta precisión como referencia giratoria y un sensor eléctrico como elemento de adquisición de señal.

Precisión del eje del flotador de aire:0.025 μm.

Precisión general de las mediciones:0.05-0.08 μm.

Protección de la superficie medida:Tanto la sonda como el contacto de centro están hechos de material de nylon para proteger la superficie medida.no afecta a la determinación de la composición espectral y al ajuste de la máquina.

Alta estabilidad:El instrumento mantiene la precisión de medición durante un largo período de tiempo bajo mantenimiento normal.



“Especificaciónde lasSerie Y90 Instrumento de medición de redondez de alta velocidad:



Instrumento de medición de redondez de alta velocidad Las demás partidas El número y la dirección de la empresa Se aplicará el procedimiento siguiente: Las demás partidas
Rango de medición (mm) Diámetro interno > φ5 Diámetro interno> φ10 Diámetro interno> φ10 Diámetro interno> φ10
Diámetro exterior < φ140 Diámetro exterior < φ200 Diámetro exterior <φ250 Diámetro exterior <φ300
Clampada de bolas de acero: tres secciones de medición φ5-φ10, φ10-φ25, φ25-φ40
Velocidad del husillo Se aplicarán las siguientes medidas: 60 r/min (50 Hz)
Eficiencia de medición 50 a 120 piezas/hora 30 a 60 piezas/hora
Precisión del husillo ± 0,02 μm
Precisión del sistema 0.08 μm
Resolución 0.01 μm
El filtro 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500 y otras fuentes
Magnificación 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Método de evaluación Círculo de cuadrados mínimos (LSC), círculo de zona mínimo (MZC), círculo de circunferencia mínimo (MCC), círculo inscrito máximo (MIC)
Otras funciones Análisis armónico, análisis de pendiente, visualización gráfica, impresión, almacenamiento de datos
Presión de trabajo del husillo 0.4-0.43MPa
Presión de suministro de aire 0.45-0.6MPa
Requisitos medioambientales Temperatura: 10-30°C Humedad relativa:<85%
Requisitos de energía 400W; corriente alterna (CA) 220V±10%; 50HZ
Partes de repuesto Clampada de bolas de acero, mandíbula de alta precisión para rodillos de agujas, pinza de bolas de cerámica
Dimensión exterior Mecánica: 650*450*1100 Eléctrica: 1000*560*1400
Componentes estándar Sensores (dos piezas), mesa de inyección (dos piezas), componentes estándar ovalados (magnificación de calibración), hemisferio de vidrio estándar (precisión del sistema estándar)
Software de medición Sistema Windows XP, plataforma de desarrollo CVI, software de medición especial
